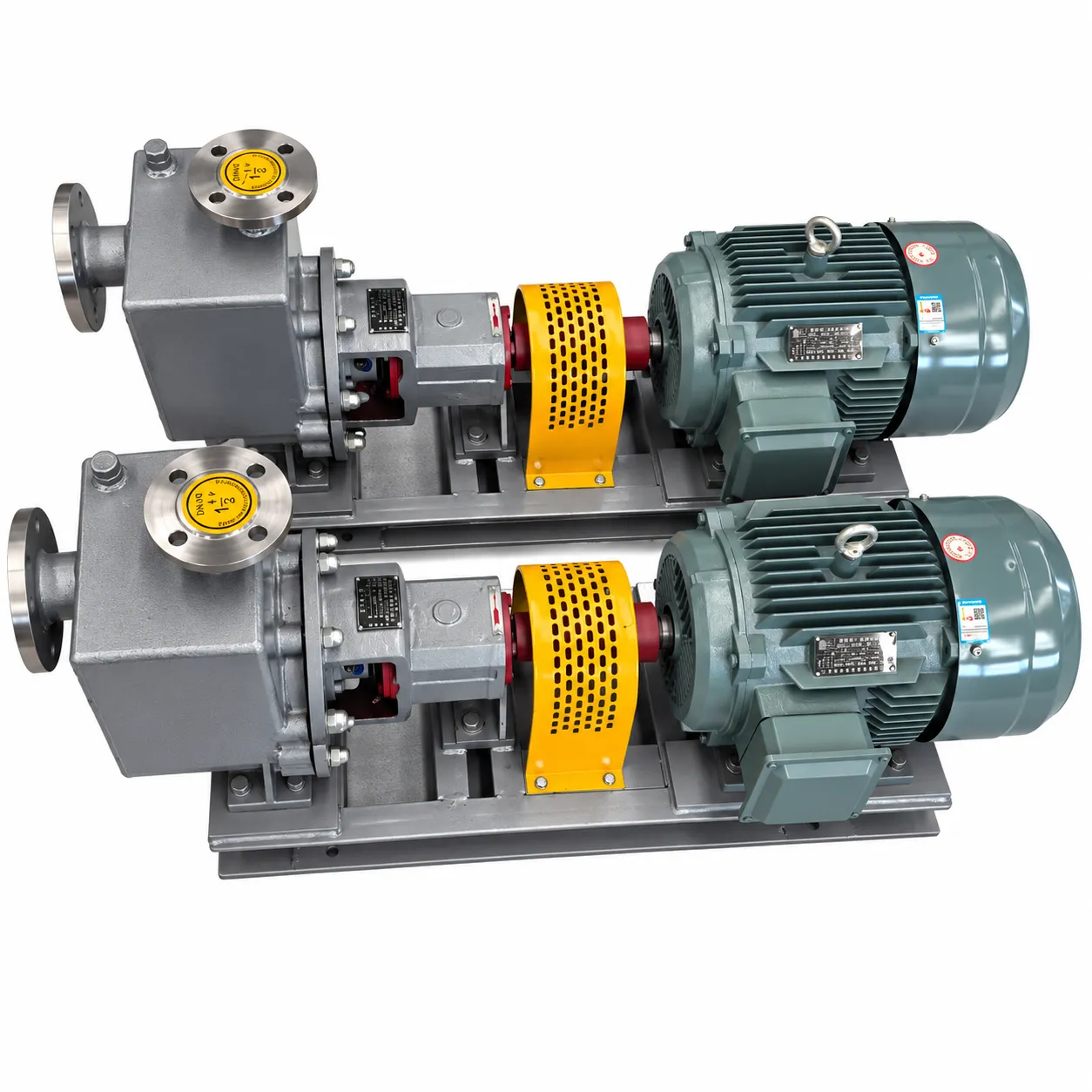

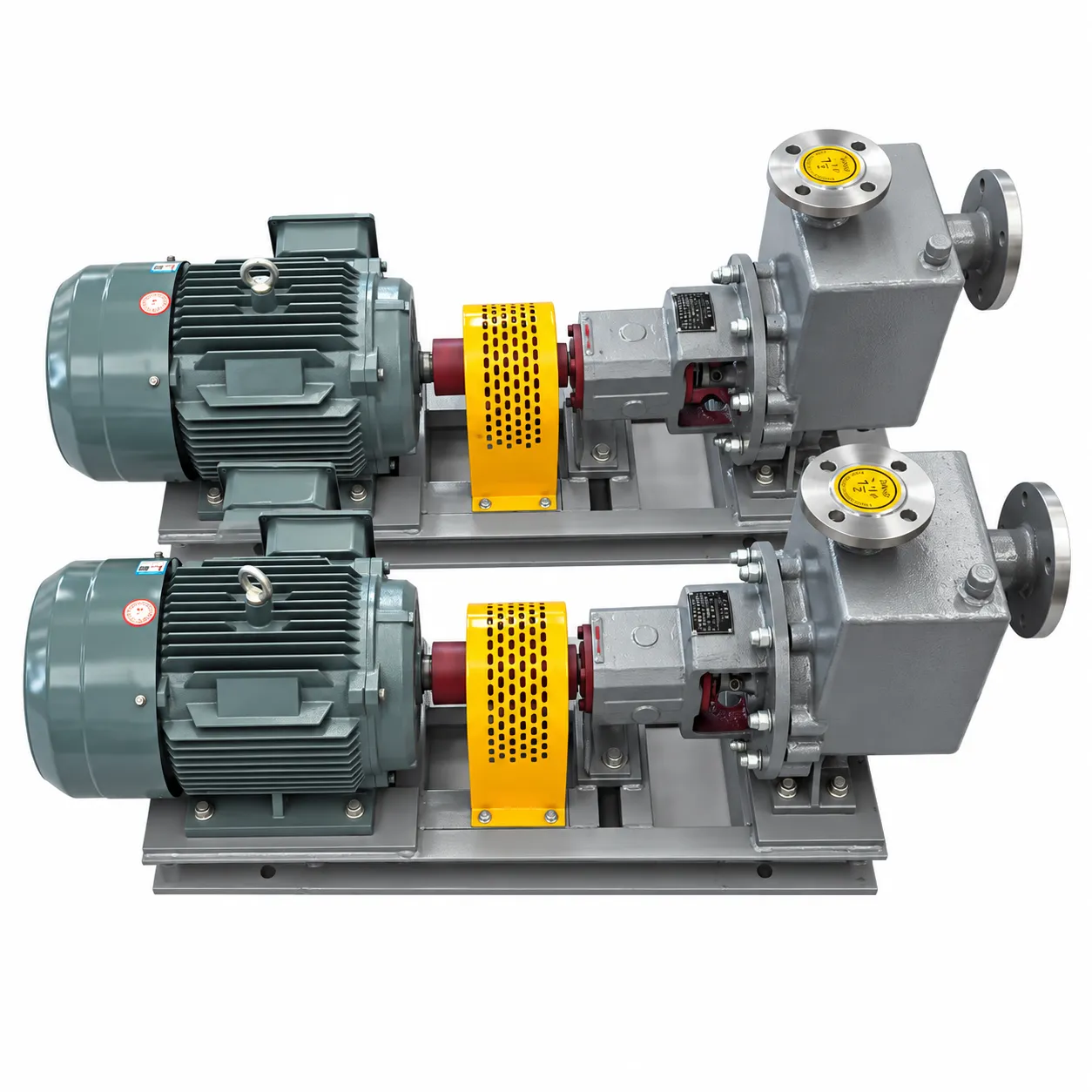

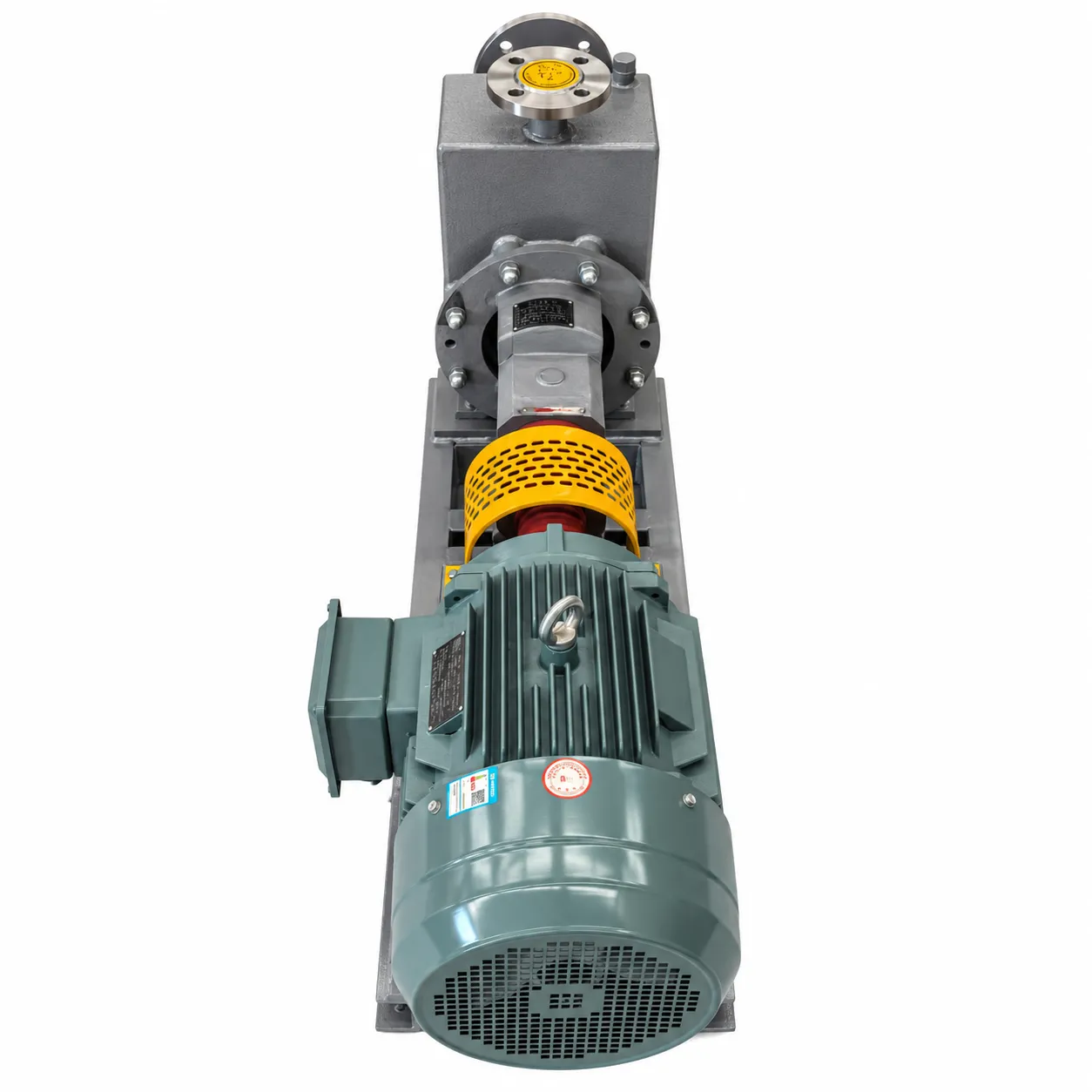

IHZ Zelfzuigende Pomp

De IHZ zelfzuigende pomp is een horizontale centrifugalpomp ontworpen voor chemische transporttaken. Het combineert de hydraulische prestaties van een industriële chemische pomp met een ingebouwde gas-vloeistofscheikamer. Daarom kan het lucht uit de zuigleiding verwijderen en vloeistof uit een lager tank opzuigen nadat de pomphuis is gevuld.

De stalen stromingsweg biedt weerstand tegen veel zuren, alkalis, zoutoplossingen, oplosmiddelen en procesvloeistoffen. Daarnaast vormen de op een basis gemonteerde pomp, lagershuis, koppeling, bescherming en motor een stabiele eenheid voor continu industrieel gebruik.

Als producent van industriële pompen bieden we pompkies, materiaalafstemming, afdichtingsconfiguratie, motorsizing, testen en reserveonderdelenondersteuning.

Specificaties van de IHZ Zelfzuigende Pomp

Het exacte debiet, hoogte, vermogen en zuigstijd hangen af van het geselecteerde model. Vloeistofdichtheid, viscositeit, dampdruk, zuighoogte, temperatuur en pijplengte moeten ook worden overwogen.

Hoe het Zelfzuigende Systeem Werkt

Voor de eerste opstart wordt de pompkamer gevuld met vloeistof. Wanneer het impeller begint te draaien, mengt deze opgeslagen vloeistof met lucht uit de zuigleiding.

Het gas-vloeistofmengsel entreert vervolgens de scheikamer. Hier verlaat de lucht via de afvoer, terwijl de vloeistof via de interne terugloop naar het impeller terugkeert. Deze cyclus blijft doorgaan totdat de meeste lucht is verwijderd.

Als resultaat ontstaat een vacuüm in de zuigleiding en trekt het vloeistof in de pomp. Na voltooiing van het zuigen werkt de pomp als een normale centrifugalpomp.

RVS Constructie

Het pomphuis, impeller en deksel kunnen worden vervaardigd uit verschillende RVS-graden. Daarom kan het natte materiaal worden afgestemd op de chemische samenstelling en de bedrijfstemperatuur.

Algemene opties omvatten:

• SS304 voor algemene industriële vloeistoffen
• SS316 voor verbeterde corrosiebestendigheid
• SS316L voor geselecteerde chemische en farmaceutische taken
• Dubbelstalen staal voor chloridehoudende vloeistoffen
• Aangepaste legeringen voor veeleisende toepassingen

Echter, geen enkel materiaal is geschikt voor elke chemische stof. De vloeistofnaam, concentratie, temperatuur en verontreinigingsniveau moeten worden bekeken voordat de productie begint.

Mechanische Afdichtingsopties

De mechanische afdichting voorkomt dat vloeistof rond de roterende as lekt. Omdat chemische taken variëren, zijn verschillende afdichtingsstructuren en oppervlakmaterialen beschikbaar.

Afdichtingsopties omvatten:

• Interne enkele mechanische afdichting
• Externe mechanische afdichting
• Dubbele mechanische afdichting
• PTFE balgafdichting
• Siliciumcarbide afdichtingsoppervlakken
• Wolfraamcarbide afdichtingsoppervlakken
• Koolstof en keramische combinaties
• EPDM, FKM of PTFE secundaire afdichtingen

Voor vloeistoffen die kleine onzuiverheden bevatten, kan een hard-op-hard siliciumcarbide afdichting worden geselecteerd. Echter, de IHZ-pomp is niet bedoeld voor zware slurry of grote abrasive vaste stoffen.

Ontwerp met Achtertrekbare Constructie

De IHZ zelfzuigende pomp gebruikt een achtertrekbare structuur. Daarom kunnen technici het lagershuis, de as, de afdichting en het impeller van de motorside verwijderen zonder de hoofdpomphuis van de pijp te ontkoppelen.

Dit ontwerp vermindert de onderhoudstijd. Bovendien helpt het de fabriek om de zuig- en afvoerpijpen op hun plaats te houden tijdens inspectie.

De flexibele koppeling scheidt ook de motorsas van de pompas. Bijgevolg kan elk onderdeel onafhankelijk worden onderhouden of vervangen.

Hoofdproductkenmerken

• Zelfzuighoogte tot 5,5 m
• Sterke RVS constructie
• Ingebouwde gas-vloeistofscheikamer
• Stabiele horizontale installatie
• Vervangbare mechanische afdichting
• Achtertrekbaar onderhoudsontwerp
• Brede dekking van debiet en hoogte
• Lage trillingen met correcte uitlijning
• Standaard of explosionele motoropties
• Aangepaste materialen en flensstandaarden
• Geschikt voor continu industrieel gebruik
• Gemakkelijke toegang tot lagers en roterende onderdelen

Industriële Toepassingen

De IHZ zelfzuigende pomp wordt gebruikt waar de vloeistofbron onder de pomp ligt of waar frequente draining een standaard centrifugalpomp minder praktisch maakt.

Typische toepassingen omvatten:

• Ontladen van chemische opslagtanks
• Zuur- en alkali transport
• Cirkulatie van organische oplosmiddelen
• Farmaceutische vloeistoftransport
• Elektroplateringslijnen
• Metaalbeitsystemen
• Pesticide- en meststoffenfabrieken
• Papier- en pulfverwerking
• Kleurstof- en pigmentproductie
• Petroleum- en petrochemische fabrieken
• Industriële afvalwatertransport
• Drainage van tankfarmen
• Zeldzame aardewerkverwerking
• Elektronische chemische systemen

Geschikte Vloeistoffen

Met het juiste materiaal en afdichting kan de pomp veel laagviskeuze industriële vloeistoffen hanteren, waaronder zuren, alkalische oplossingen, oplosmiddelen, zoutwater, alcoholen, proceswater en geselecteerde oxidiserende vloeistoffen.

Echter, de pomp mag niet worden gebruikt voor een onbevestigde chemische stof. Hoog vluchtige vloeistoffen, geconcentreerde zuren, kristalliserende media en vloeistoffen die vaste stoffen bevatten vereisen een gedetailleerde toepassingsbeoordeling.

Installatie en Opstart

Installeer de pomp op een stijve, horizontale fundering. Daarna, uitlijnen de pompas en motorsassen voordat u de koppeling verbindt. De zuig- en afvoerpijpen moeten onafhankelijke steunen hebben zodat hun gewicht de pomphuis niet belast.

Houd de zuigleiding kort en recht. Daarnaast, zorg ervoor dat alle zuigknooppunten luchtdicht zijn, omdat zelfs een kleine luchtlekkage de zuigprestaties kan verminderen.

Voor opstart:

• Vul de pompkamer met vloeistof.
• Bevestig de juiste motorrichting.
• Controleer de koppelinguitlijning.
• Open de zuigklep volledig.
• Draai de as met de hand.
• Bevestig dat de mechanische afdichting geschikt is.
• Verwijder opgesloten lucht uit het afvoersysteem.

De pomp mag niet droog draaien. Operators moeten ook langdurig gebruik met een gesloten afvoerklep of onder het toegestane minimumdebiet vermijden.

Fabrikant Aangepaste Configuratie en Testen

We kunnen de IHZ zelfzuigende pomp configureren volgens de vereiste taak en plaatsomstandigheden. Beschikbare services omvatten:

• Hydraulische modelkeuze
• SS304, SS316 en SS316L constructie
• Mechanische afdichtingskeuze
• Impeller diameter aanpassing
• Standaard of explosionele motor
• Aangepaste spanning en frequentie
• DIN, ANSI of GB flenzen
• Basisframe en koppelingbescherming
• Beschermende coating en naamplaat
• Prestatie- en afdichtingstesten
• Exportverpakking
• Reserveonderdelenlevering

Voor accurate keuze, geef alstublieft het vereiste debiet, totale hoogte, zuighoogte, vloeistofnaam, concentratie, temperatuur, dichtheid, viscositeit, deeltjesgehalte, motorspanning en bedrijfstijden op.

Veelgestelde Vragen

Heeft de IHZ-pomp zuiging nodig voor opstart?

Ja. Vul het pomphuis voor de eerste opstart. Opgeslagen vloeistof ondersteunt daarna latere zelfzuigcycli.

Wat is de maximale zelfzuighoogte?

De typische maximum is 5,5 m. De werkelijke hoogte hangt af van de vloeistof temperatuur, zuigpijplengte, luchtdichtheid en installatiehoogte.

Kan het corrosieve chemicaliën transporten?

Ja, wanneer de RVS-graden en afdichtingsmaterialen compatibel zijn met de exacte chemische stof.

<
